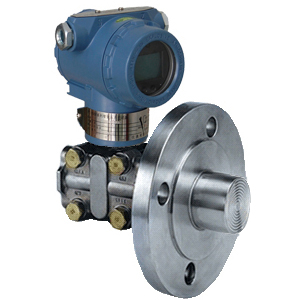

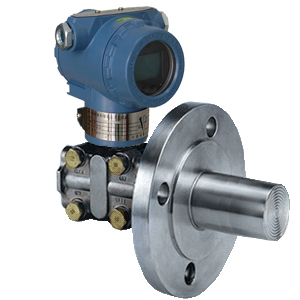

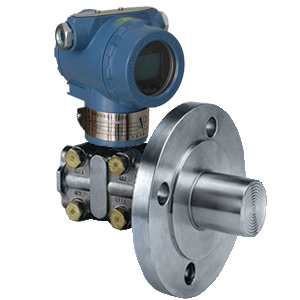

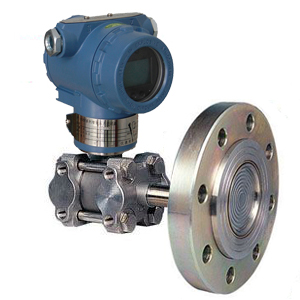

單法蘭液位變送器

FX-3851LT 單法蘭液位變送器廣泛適用于廣泛應用于如食品、飲料和醫藥工業中。精度高、穩定性好；量程、零點外部連續可調；正遷移可達500%、負遷移可達600%；重量輕（2.4kg），...

在線咨詢全國熱線
18915198233

FX-3851LT單法蘭液位變送器廣泛適用于廣泛應用于如食品、飲料和醫藥工業中。

精度高、穩定性好；

量程、零點外部連續可調；

正遷移可達500%、負遷移可達600%；

重量輕（2.4kg），小型化（166mm總高）；

全系列統一結構、互換性強；

接觸介質的膜片材料可選，單邊抗過壓強；

低壓澆鑄鋁合金殼體，使用壽命長；

標準二線制，24V供電，4～20mA輸出；

FX-3851LT單法蘭液位變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

一、測量原理：

FX-3851LT單法蘭液位變送器是根據壓力感應原理（液體靜壓與高度成比例）,通過液體的密度不變和壓力的變化而計算出當前液體的高度。

單法蘭液位變送器可以直接安裝在敞口的管道或容器上，由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA.DC信號輸出。

二、技術參數：

1.模擬型法蘭式液位變送器的特點：

①精度高、穩定性好；

②量程、零點外部連續可調；

③正遷移可達500%、負遷移可達600%；；

④標準二線制，24V供電，4～20mA輸出；

⑤阻尼可調、耐過壓，固體傳感器設計，無機械可動部件、維修量少；

⑥重量輕（2.4kg），小型化（166mm總高）；

⑦全系列統一結構、互換性強；

⑧接觸介質的膜片材料可選，單邊抗過壓強；

⑨低壓澆鑄鋁合金殼體，使用壽命長；

2.智能型法蘭式液位變送器的特點：

①測量性能，用于壓力、差壓、液位、流量測量；

②數字精度：±0.05%，模擬精度：±0.75%±0.1%F.S，全性能：±0.25%F.S；

③穩定性：0.25% 60個月；

④量程比：100：1，測量速率：0.2S；

⑤小型化（2.4kg）全不銹鋼法蘭，易于安裝；

⑥過程連接與其它產品兼容，實現測量；

⑦采用H合金護套的傳感器（），實現了優良的冷、熱穩定性；

⑧采用16位計算機的智能變送器；

⑨標準4-20mA，帶有基于HART協議的數字信號，遠程操控；

⑩支持向現場總線與基于現場控制的技術的升級。

三、法蘭與膜片：

FX-3851LT單法蘭式液位變送器 ,可對各種容器進行液位和密度測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有1501b和3001b的法蘭，也可根據用戶定制法蘭，法蘭膜片材料可選。

外形	插入筒長度	法蘭規格	膜片材質	代碼
	平	DN80	316L	A0
			哈氏合金C	C0
			鉭	E0
		DN100	316L	B0
			哈氏合金C	D0
			鉭	F0
	50mm	DN80	316L	A2
		DN80	哈氏合金C	C2
		DN100	316L	B2
		DN100	哈氏合金C	D2
	100mm	DN80	316L	A4
		DN80	哈氏合金C	C4
		DN100	316L	B4
		DN100	哈氏合金C	D4
	150mm	DN80	316L	A6
		DN80	哈氏合金C	C6
		DN100	316L	B6
		DN100	哈氏合金C	D6

四、尺寸圖及安裝示意圖：

五、選型表：

代碼	說明
FX-3851LT	單法蘭式液位變送器
量程范圍（Kpa）	3	0～1.3～7.5
	4	0～4～40
	5	0～40～200
	6	0～0.16～700
輸出信號		E	4～20mA
		S	4～20mA+ HART協議
法蘭與膜片				法蘭規格、插入筒長度、膜片材質
			A0	(3〞) DN80、平、316LSST
			A2	(3〞) DN80、50mm、316LSST
			A4	(3〞) DN80、100mm、316LSST
			A6	(3〞) DN80、150mm、316LSST
			B0	(4〞) DN100、平、316LSST
			B2	(4〞) DN100、50mm、316LSST
			B4	(4〞) DN100、100mm、316LSST
			B6	(4〞) DN100、150mm、316LSST
			C0	(3〞) DN80、平、哈氏C-276
			C2	(3〞) DN80、50mm、哈氏C-276
			C4	(3〞) DN80、100mm、哈氏C-276
			C6	(3〞) DN80、150mm、哈氏C-276
			D0	(4〞) DN100、平、哈氏C-276
			D2	(4〞) DN100、50mm、哈氏C-276
			D4	(4〞) DN100、100mm、哈氏C-276
			D6	(4〞) DN100、150mm、哈氏C-276
			E0	(3〞) DN80、平、鉭
			F0	(4〞) DN100、平、鉭
結構材質					法蘭和接頭			排氣閥	隔離膜片
				22	316不銹鋼			316不銹鋼	316不銹鋼
				23	316不銹鋼			316不銹鋼	哈氏合金C
				24	316不銹鋼			316不銹鋼	蒙乃爾
				25	316不銹鋼			316不銹鋼	鉭
				33	哈氏合金C			哈氏合金C	哈氏合金C
				35	哈氏合金C			哈氏合金C	鉭
壓力等級					A	FX1.0
					B	FX2.5
附加選項						M1	0～100%線性指示表
						M2	LED顯示表
						M3	LCD顯示表
						B1	管裝彎支架
						B2	板裝彎支架
						B3	管裝平支架
						D1	側面泄放閥在壓力室上部
						D2	側面泄放閥在壓力室下部
						C1	1/2NPT錐管螺紋接頭
						C2	丁字形螺紋接頭M20×1.5，帶后部焊接Ф14
						d	隔爆型dⅡBT4
						i	本安型iaⅡCT6
