精巧型壓力變送器

WST-GPJ系列壓力變送器采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器經高性能電子放大器將壓力信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或...

在線咨詢全國熱線
18915198233

WST-GPJ系列壓力變送器采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器經高性能電子放大器將壓力信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或DCS系統。可測量液體、氣體、蒸氣等介質的壓力，以及與壓力有比例關系的液位、流量等數據。

精巧型壓力變送器采用不銹鋼棒形外殼，隔離防腐、外形設計精巧，安裝十分簡便。德國進口霍斯曼接頭，高韌性，耐磨，使用壽命長，降低更換率．

一、產品特點：

1.采用進口原裝陶瓷壓阻傳感器

2.傳感器和放大電路高度集成

3.全體不銹鋼封裝成一體

4.電路零點和增益無需調整

5.結構緊湊、防水、防塵

二、技術參數：

量程范圍：-0.1MPa～60MPa

精度等級： 0.5%F.S

負載能力：電流輸出型≤ 500Ω；電壓型輸出阻抗250Ω

介質溫度：-20℃～85℃

環境溫度：-20℃～+85℃

供電電壓：DC 24V(12V～32V)

非線性：± 0.2％F.S

遲滯性與可重復性：± 0.1％F.S

長期穩定性：± 0.1％F.S/y

熱力零點漂移：± 0.02％F.S/℃

響應時間：≤ 50ms

zui大工作壓力：2倍量程

電氣連接：標準霍斯曼接頭或者大霍斯曼接頭

過程連接：M20×1.5外螺紋或其他

外部零件材料：316不銹鋼

殼體材料：316不銹鋼

防護等級：IP 54

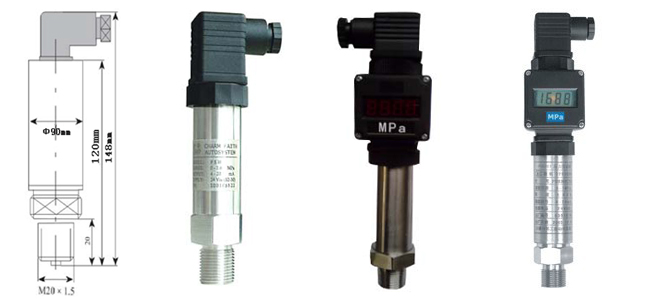

三、外形尺寸圖：

四、選型表：
WST-GPJ	壓力變送器（精巧型）
量程	A	0～5KPa～20KPa					E	0～0.7MPa～3.5MPa
	B	0～20KPa～70KPa					F	0～2.0MPa～7MPa
	C	0～70KPa～350KPa					G	0～7MPa～35MPa
	D	0～200KPa～700KPa					H	0～20MPa～100MPa
顯示方式		1	無顯示
		2	數碼管顯示
		3	液晶顯示
安裝方式			M	M20*1.5外螺紋
			P	齊平膜片（隔膜型）
			O	其它規格（請標注）
輸出信號				E	4～20mA兩線制（DC 24V）
				K	0～20mA
				M	用戶約定
附加選項					Z	阻尼調整
					Q	遷移
					A	絕壓測量
					F	負壓測量
					C	選用陶瓷傳感器
					S	散熱器及過程連接件
					Y	用戶約定
