光柱顯示控制儀

FX-XMGA系列光柱顯示控制儀可與各類傳感器、變送器配合使用，將其測量的物理量以數字和光柱形式顯示出來。可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警...

在線咨詢全國熱線
18915198233

FX-XMGA系列光柱顯示控制儀可與各類傳感器、變送器配合使用，將其測量的物理量以數字和光柱形式顯示出來。可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集及通訊。
技術參數：
測量點數：1路、2路
測量精度：±0.5%FS±1d   ±0.2%FS±1d
報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、正值方式等。
變送輸出精度：±0.3%FS   負載能力:0～600Ω
輸出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
熱電偶及DC.MV:≥10MΩ冷端自動補償精度0～40℃范圍內±0.3℃
熱電阻:三線制輸入3×10Ω以內補償
脈沖幅值:≥2.5V,頻率范圍0.01～1000HZ
繼電器接點容量：AC220V   3A（無感負載）
供電電源：AC220V    ≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。

單路數字顯示控制儀選型表：

FX	企標
代碼	儀表類型
XGZA	光柱顯示控制儀
9	設計程序（9000系列）
代碼	顯示方式
1 2 3	單屏+單光柱單屏+雙光柱雙屏+雙光柱
代碼	輸入方式
0 1 2 3 4 5 6	頻率信號（0.01~10000Hz）熱電偶信號（E、K、B、J、T、N、R等）熱電阻信號（Pt100、Cu50、Cu100、BA1、BA2、G等）直流電流信號（4~20mA、0~10mA）直流電壓信號（0~5V、1~5V、0~20mV、0~75mV、0~200mV）遠傳壓力電阻值及線性電阻值（0～400Ω）全部輸入類型（輸入）
代碼	報警方式
0 1 2 3 4	無報警一路報警二路報警三路報警四路報警

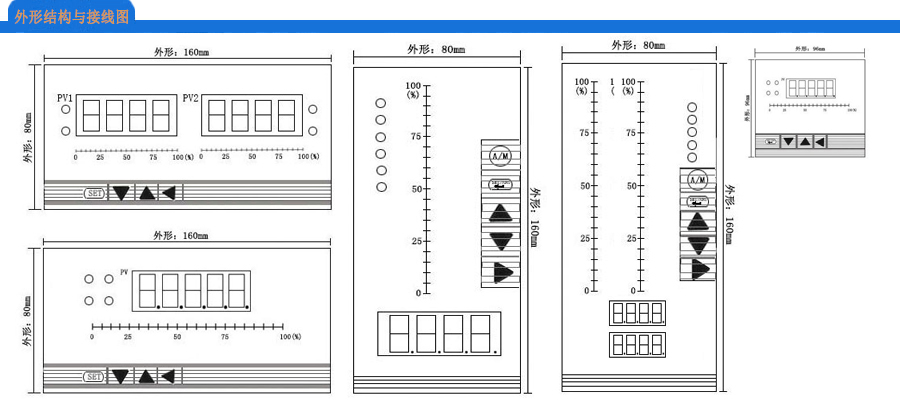

代碼	外形尺寸
H V J F Q S	橫式160×80mm （開孔152×76mm）豎式80×160mm （開孔76×152mm）橫式96×48mm （開孔92×45mm）方式96×96mm (開孔92×92mm) 方式72×72mm (開孔68×68mm) 方式48×48mm (開孔45×45mm)
代碼	變送輸出
A B C D E F G	無變送輸出變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出1～5V 特殊信號變送輸出頻率輸出（1～10KHZ）
代碼	定時功能
無 S	缺省為無定時功能帶定時功能
代碼	24V直流輸出
無 P	缺省為無24V直流電源輸出帶24V直流電源輸出（可做二線制變送器電源）
代碼	通訊接口
無 T1 T2 T3	缺省為不帶通訊接口帶RS485 MODBUS-RTu 帶RS485 JCBUS 帶RS232通訊接口
代碼	供電電源
K W	220V AC 24V DC
