多路巡回顯示控制儀

FX-XMDA系列多路巡回顯示控制儀可各類傳感器、變送器配合使用，將其測量的物理量以數字形式顯示出來。可對zui多二十四路溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯...

在線咨詢全國熱線
18915198233

FX-XMDA系列多路巡回顯示控制儀可各類傳感器、變送器配合使用，將其測量的物理量以數字形式顯示出來。可對zui多二十四路溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集及通訊。
技術參數：
測量點數：8路、16路、24路
測量精度：±0.5%FS±1d   ±0.2%FS±1d
報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、正值方式等。
變送輸出精度：±0.3%FS   負載能力:0～600Ω
輸出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
熱電偶及DC.MV:≥10MΩ冷端自動補償精度0～40℃范圍內±0.3℃
熱電阻:三線制輸入3×10Ω以內補償
脈沖幅值:≥2.5V,頻率范圍0.01～1000HZ
繼電器接點容量：AC220V   3A（無感負載）
供電電源：AC220V≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。

多路巡回顯示控制儀選型表：

FX	企標
XMDA	多路巡回顯示控制儀
9	設計程序（9000系列）
代碼	顯示方式
1 2 3 4 5	測量十巡檢通路測量巡檢通路十報警點（燈報警）測量十巡檢通路十報警點（數碼管）四屏顯示單屏十四光柱
代碼	輸入方式
1 2 3 4 5	同為熱電偶信號（E、K、B、J、T、N、R等）同為熱電阻信號（Pt100、Cu50、Cu100、BA1、BA2、G等）同為電流信號（4~20mA、0~10mA）同為電壓信號（0~5V、1~5V、0~20mV、0~75mV、0~200mV）同為遠傳壓力電阻及線性電阻值（0～400Ω）
代碼	控制輸出及調節方式
1 2 3 4 5 6 7 8 9	只巡檢各通路測量值，無控制各巡檢通路統一設置上限、下限報警值各巡檢通路獨立設置上限、下限報警值各巡檢通路統一上限、下限報警值，分別由各通路報警燈或數碼管顯示各通路獨立設置上限、下限報警值，分別由各通路報警燈或數碼管顯示 1～4路獨立使用SP1、SP2、SP3、SP4四個設定值，5～16路僅作指示即時值或平均值的上限或下限報警（SP3和SP4） SP3的設定值監視所有巡檢點的上限和下限報警(閃光報警功能) 各路可分別指定SP1、SP2、SP3、SP4四個設定值
代碼	輸入巡檢通道數
1 2 3 4 5 6	4路巡檢 8路巡檢 12路巡檢 16路巡檢 20路巡檢（保留） 24路巡檢（保留）

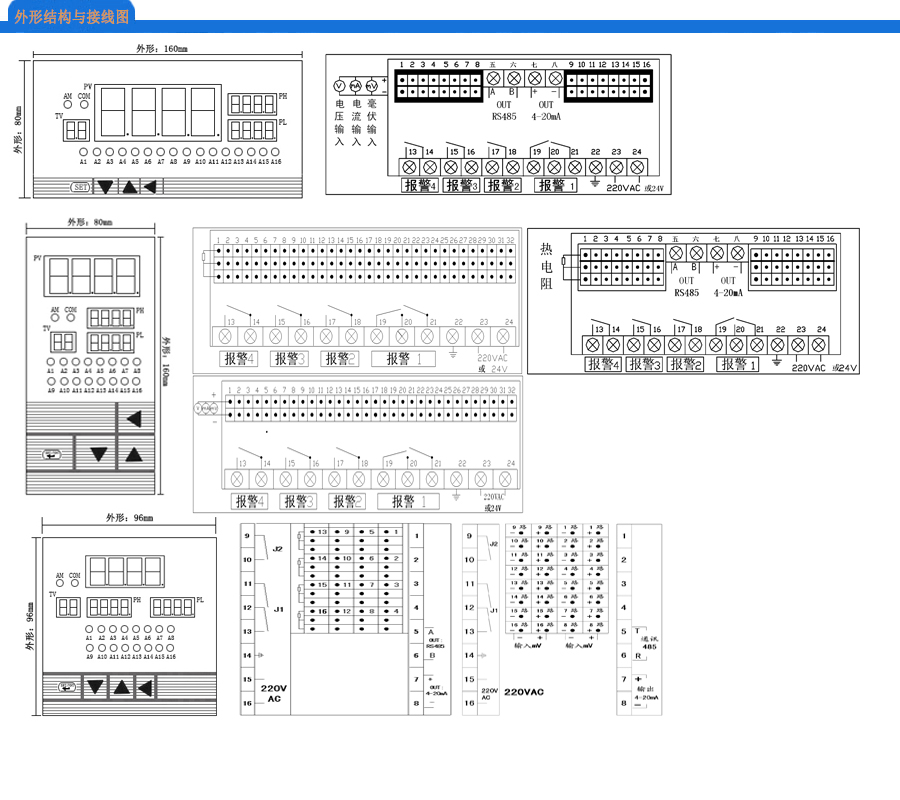

代碼	外形尺寸
H V F	橫式160×80mm （開孔152×76mm）豎式80×160mm （開孔76×152mm）方式96×96 mm （開孔92×92mm）
代碼	變送輸出
A B C D E F	無變送輸出變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出1～5V 特殊信號送輸出
代碼	變送輸出值選擇
1 2 3 4	即時值 zui大值 zui小值平均值
代碼	24V直流輸出
無 P	缺省為無24V直流電源輸出帶24V直流電源輸出（可做二線制變送器電源）
代碼	通訊接口
無 T1 T2 T3	缺省為不帶通訊接口帶RS485 MODBUS-RTu 帶RS485 JCBUS 帶RS232通訊接口
代碼	供電電源
K W	220V AC 24V DC
