德爾塔巴流量計

FX-LGBD德爾塔巴流量計是均速管流量計的一種（又稱笛形均速管流量計），是根據皮托管測速原理發展起來的一種差壓流量檢測式元件，它輸出為差壓信號，與測量差壓的儀器儀表配...

在線咨詢全國熱線
18915198233

FX-LGBD德爾塔巴流量計是均速管流量計的一種（又稱笛形均速管流量計），是根據皮托管測速原理發展起來的一種差壓流量檢測式元件，它輸出為差壓信號，與測量差壓的儀器儀表配套使用，可準確測量多種液體、氣體和蒸汽的流量，并以其精度高、壓力損失小、安裝方便等優點逐漸取代孔板和其它檢測元件，在動力工業（包括核工業）、化學工業、石油和金屬冶煉等工業中獲得廣泛應用。

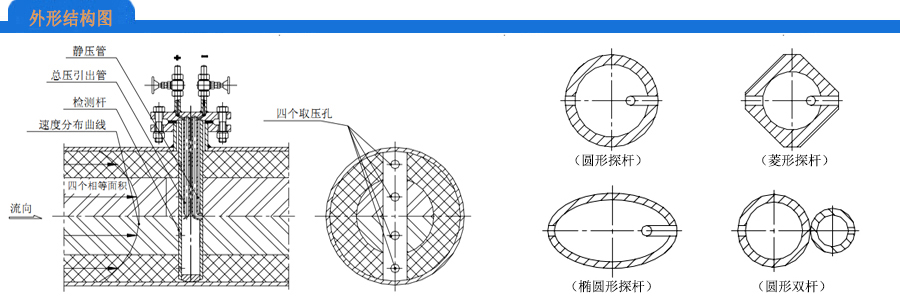

德爾塔流量計為菱形型探桿截面，全壓孔在測量桿前段，靜壓空在桿壁后端。適用于：風量、水、蒸汽、煤氣、煙氣、氧氣、氮?dú)狻錃獾冉橘|(zhì)的測量。由于其插入式安裝方式，因此在大口徑管道流體流量測量測量時安裝非常方便，并且在方管管道流體測量中也能夠獲得廣泛應用。
工作原理：
當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。德爾塔巴均速流量探頭能檢測到由流體的平均速度所產生的平均差壓。德爾塔巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能.
技術參數：
1、公稱壓力：25mm≤DN≤6000mm
2、公稱壓力：PN≤25MPa
3、介質溫度：t≤650℃
4、精度等級：1級，1.5級，2.5級

均速管流量計選型表：

FX-LGB	均速管流量計
代碼	節流類型
A W D	阿牛巴流量傳感器威力巴流量傳感器德爾塔巴流量傳感器
代碼	管道口徑
25 … 6000	DN25 … DN6000
代碼	工作溫度
2 5	≤200℃ ≤500℃
代碼	工作壓力
1 2 3 4 5	PN1.6 PN2.5 PN4.0 PN6.3 PN16
代碼	安裝方式
1 2 3 4	螺紋連接法蘭連接管段式帶補償法蘭球閥式
代碼 F H	安裝方式法蘭式焊接式
代碼	安裝附件（可復選）
0 1 2 3	無截止閥三閥組冷凝罐
代碼	測量附件（可復選）
C L Y W	差壓變送器流量積算儀壓力傳感器（壓力補償用）溫度傳感器（溫度補償用）
注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。
