法蘭連接渦街流量計

FX-LUG 法蘭連接渦街流量計根據卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，其表體自帶連接法蘭，在與管道連接時，將流量計...

在線咨詢全國熱線
18915198233

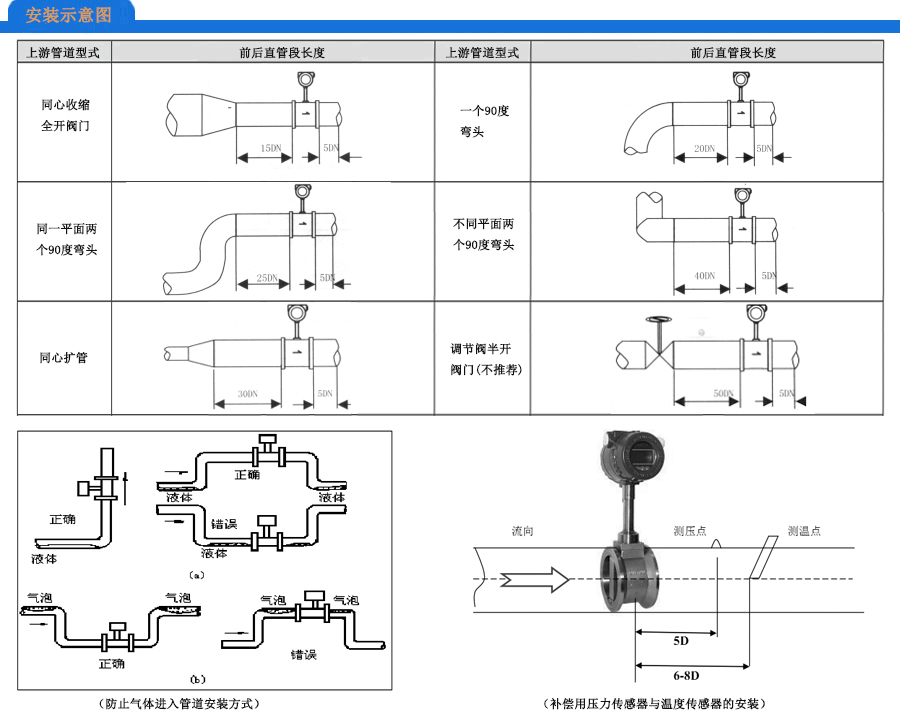

FX-LUG法蘭連接渦街流量計根據卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，其表體自帶連接法蘭，在與管道連接時，將流量計法蘭與管道法蘭相連接，再用螺栓緊固即可。其特點是結構簡單，安裝方便。廣泛用于各種行業氣體、液體、蒸汽流量的計量，也可測量含有微小顆料、雜質的混濁液體，并可作為流量變送器用于自動化控制系統中。
主要技術參數：
1、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s　氣體4～35mm/s 蒸汽7～70m/s
5、被測流體溫度：-40℃～+300℃
6、被測流體溫度：1.6、4、25MPa
7、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；
8、重復性：指示值的0.2%；
9、表體材料：ICr18Ni9Ti；
10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）
11、環境溫度：-20℃～+55℃（特殊要求定貨說明）
12、環境濕度：≤90%RH
13、大氣壓力：86-106KPa
14、外供電源：3.6～224VDC
15、內供電源：3～4.5VVDDC
16、工作電源：80/A
17、工作電壓：2.7～3.6v
18、工作頻率：0.1～3000H
19、信號遠傳距離：100mm
20、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。
規格及測量范圍

表1（液體與氣體流量范圍）：

通徑	液體流量范圍（m3/h）	氣體流量范圍
DN25	1～12	10～100
DN32	1.5～23	15～150
DN40	2.4～32	23～230
DN50	4～50	35～350
DN65	6.3～184	60～600
DN80	10～130	90～900
DN100	20～200	140～1400
DN125	31～310	220～1450
DN150	45～450	300～3000
DN200	80～800	550～5500
DN250	150～1500	880～8800
DN300	200～2000	1300-13000
DN300	100～1500	1560～15600
DN400	180～3000	2750～27000
DN500	300～4500	4300～43000
DN600	450～6500	6100～61000
DN800	750～10000	11000～110000
DN1000	1200～17000	17000～170000
注：DN250～DN600可按客戶要求訂貨；DN300以上口徑推薦使用插入式渦街流量計。

表2（蒸汽測量范圍）： 單位：（kg/h）

絕壓P/MPa 溫度T/℃ 密度ρ/(kg/m³)		0.2 120.23 1.129	0.3 133.54 1.651	0.4 143.62 2.163	0.5 151.84 2.669	0.6 158.84 2.669	0.7 164.96 3.667	0.8 170.41 4.162
DN25	Qmin Qmax 擴展上限	14 140 140	17 170 204	19 190 267	22 220 330	23 230 391	25 230 391	27 270 541
DN32	Qmin Qmax 擴展上限	31 310 357	38 380 522	44 440 684	48 480 844	53 530 1003	57 570 1160	60 600 1317
DN50	Qmin Qmax 擴展上限	52 520 558	63 630 816	73 730 1069	81 810 1320	88 880 1568	95 950 1813	101 1010 2058
DN65	Qmin Qmax 擴展上限	67.8 678 900	99 990 1326	131 1310 1741	160 1600 2134	180 1800 2535	200 2000 2733	215 2150 3330
DN80	Qmin Qmax 擴展上限	122 1220 1429	148 1480 2090	170 1700 2738	188 1880 3379	205 2050 4013	221 2210 4642	235 2350 5269
DN100	Qmin Qmax 擴展上限	175 1750 2233	212 2120 3266	242 2420 4278	269 2690 5279	293 2930 6270	315 3150 7254	336 3360 8233
DN150	Qmin Qmax 擴展上限	350 3500 5025	423 4230 7348	484 4840 9627	538 5380 11879	586 5860 14019	631 6310 16321	672 6720 15824
DN200	Qmin Qmax 擴展上限	700 7000 8933	846 8460 13064	969 9690 17115	1076 10760 21119	1173 11730 25083	1261 12610 29016	1344 13440 32993
絕壓P/MPa 溫度T/℃ 密度ρ/(kg/m³)		0.9 175.36 4.655	1.0 179.88 5.147	1.2 187.96 6.127	1.4 195.04 7.106	1.6 201.37 8.085	1.8 207.11 9.065	2.0 212.37 10.5
DN25	Qmin Qmax 擴展上限	28 280 575	30 300 636	33 330 757	35 350 878	37 370 999	40 400 1120	42 420 1242
DN32	Qmin Qmax 擴展上限	64 640 1473	67 670 1629	73 730 1939	79 790 2249	84 840 2559	89 890 2869	94 940 3180
DN50	Qmin Qmax 擴展上限	107 1070 2302	112 1120 2545	122 1220 3030	132 1320 3514	140 1400 3998	149 1490 4483	157 1570 4970
DN65	Qmin Qmax 擴展上限	220 2200 3724	225 2250 4117	235 2350 4902	245 2450 5685	255 2550 6470	265 2650 7252	275 2750 8038
DN80	Qmin Qmax 擴展上限	249 2490 5893	261 2610 6515	285 2850 7757	307 3070 8996	328 3280 10235	347 3470 11476	365 3650 12723
DN100	Qmin Qmax 擴展上限	355 3550 9208	374 3740 10181	408 4080 12120	439 4390 14057	468 4680 15993	496 4960 17932	522 5220 19880
DN150	Qmin Qmax 擴展上限	711 7110 20719	747 7470 22909	815 8150 27270	878 8780 31628	936 9360 35985	992 9920 40347	1044 10440 44732
DN200	Qmin Qmax 擴展上限	1421 14210 36834	1494 14940 40727	1630 16300 48481	1756 17560 56228	1873 18730 63794	1983 19830 71729	2088 20880 79523

四、渦街流量計選型表：

FX-LUG	渦街流量計
代碼	公稱通徑DN
15 … 1500	DN15 … DN1500
代碼	結構形式
B F C	法蘭對夾式法蘭連接式插入式（DN300及以上）
代碼	測量介質
Q Z Y	氣體蒸汽液體
代碼	補償方式
N Y	無補償溫壓補償一體化
代碼	工作溫度
1 2 3	≤80℃ ≤250℃ ≤350℃
代碼	工作壓力
1 2 3 4	PN2.5 PN4.0 PN6.3 PN16
代碼	輸出信號
F M H	脈沖頻率信號 4~20mA 4~20mA+HART
代碼	通訊接口
N M	無通訊 RS485 MUDBUS
代碼	通訊接口
T B	碳鋼 304不銹鋼
代碼	供電方式
D C	24V DC 3.6V電池
B	防爆
流量范圍：0~□□□m³/h
