遠傳橢圓齒輪流量計

FX-LC型遠傳橢圓齒輪流量計是一種容積式流量儀表，用于對管道內液體流量進行連續測量，并可將所測結果以4~20mA信號傳送給二次表或DCS及PLC等系統。適用于各種類型的液體測量，如原...

在線咨詢全國熱線
18915198233

FX-LC型遠傳橢圓齒輪流量計是一種容積式流量儀表，用于對管道內液體流量進行連續測量，并可將所測結果以4~20mA信號傳送給二次表或DCS及PLC等系統。適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，標定方便，安裝簡易等特點，對不同的液體可以選擇不同的材質，可滿足石油、化工、醫藥、食品、化纖、原油配比、工業部門等各領域的液體流量計量。

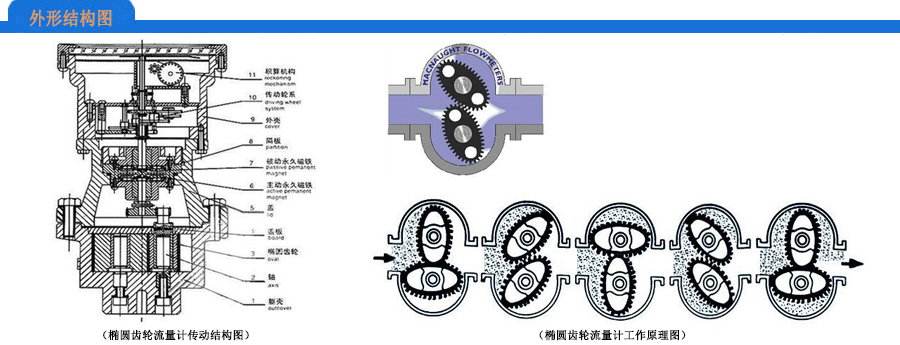

橢圓齒輪流量計又稱排量流量計或者齒輪流量計，它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。因此，特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
技術指標：
顯示方式：液晶表頭顯示瞬時和累積
測量介質：各種液體及油品
介質粘度：2～8mPa.s
口徑規格：DN10～DN200
測量范圍：0.04～340 m3/h
測量精度：0.5級 0.2級
介質溫度：-20℃～100℃ ，高+200℃
工作壓力：PN1.6、PN2.5、PN6.4
安裝方式：法蘭連接、螺紋連接
輸出信號：脈沖、4～20mA
通訊類型：RS485
供電方式：DC12V ～DC24V
防護等級：IP65
防爆等級：ExiaIIBT4
流量范圍（單位：m³/h）：

型號	LC-A鑄鐵		LC-E鑄鋼		LC-B不銹鋼
壓力等級	PN1.6		PN2.5/4.0/6.4		PN1.0/1.6/4.0
公稱通徑	0.5級	0.2級	0.5級	0.2級	0.5級	0.2級
DN10	0.04～0.4	0.1～0.4	0.04～0.4	0.1～0.4	0.04～0.5	0.1～0.5
DN 15	0.15～1.5	0.3～1.5	0.15～1.5	0.3～1.5	0.15～1.5	0.3～1.5
DN 20	0.3～3	0.6～3	0.3～3	0.6～3	0.3～3	0.6～3
DN 25	0.6～6	1.2～6	0.6～6	1.2～6	1.6～6	1.2～6
DN 40	1.5～15	3～15	1.5～15	3～15	1.5～15	3～15
DN 50	2.4～24	4.8～24	2.4～24	4.8～24	2.4～24	4.8～24
DN 80	6～60	12～60	6～60	12～60	6～60	12～60
DN 100	10～100	20～100	10～100	20～100	10～100	20～100
DN 150	19～190	38～190	19～190	38～190	19～190	38～190
DN 200	34～340	68～340	34～340	68～340	34～340	68～340

橢圓齒輪流量計選型表：

FX-LC	橢圓齒輪流量計
代碼	儀表類型
D Y	就地指針?biāo)矔r(shí)和字輪累積遠傳液晶顯示瞬時和累積
代碼	管道口徑
10 … 200	DN10 … DN200
代碼	儀表材質
A E B	鑄鐵鑄鋼不銹鋼
代碼	工作溫度
P H	-20℃～100℃ 高溫型200℃
代碼	壓力等級
1 2 3 4 5	PN1.0 PN1.6 PN2.5 PN4.0 PN6.3
代碼	輸出信號
W M F	就地?zé)o輸出 4~20mA 脈沖
代碼	通訊方式
W R	無通訊 RS485
B	防爆ExiaIIBT4
流量范圍：0~□□□m3/h
