多孔孔板

FX-LGKD多孔孔板是將節流原理由邊緣節流改為平衡節流，并將節流件由一個孔升級為四個孔或多個孔。由節流裝置與差壓變送器連同二次表共同組成多孔孔板流量計，又稱為平衡流量計，...

在線咨詢全國熱線
18915198233

FX-LGKD多孔孔板是將節流原理由邊緣節流改為平衡節流，并將節流件由一個孔升級為四個孔或多個孔。由節流裝置與差壓變送器連同二次表共同組成多孔孔板流量計，又稱為平衡流量計，是一種zui為普遍的差式流量計。多孔孔板是差壓測量時的一次元件，利用它在管道內使流體產生差壓，再用導壓管把節流裝置前后產生的壓差傳送給差壓變送器，然后將差壓信號輸入到二次儀表（流量積算儀或DCS），便顯示出管道內液體的瞬時流量以及累計流量。廣泛應用于石油、化工、鋼鐵、電力、冶金、制藥、市政工程等各行業的除于一般氣體、液體、蒸汽等的流量測量外，還特別適用于高粘度、低雷諾數、臟污介質、雙相（氣液、氣固、液固）流等介質的流量測量。
工作原理：
充滿管道的流體，當它流經管道內的孔板節流件時，流速將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時，在同樣大小的流量下產生的壓差也是不同的。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定，無需實流標定。
產品特點：
線性度高、重復性好、精度高：多孔流量傳感器具有對稱多孔結構特點，能對流場進行多孔，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比孔板提升了5～10倍，重復性提高了54％，為0.15％，精度達0.5級。從其綜合性能來看，多孔流量計屬于流量計行列。5:1量程比時，線性度可達±0.3％；7:1量程比時，線性度可達±0.5％；10:1量程比時，線性度可達±1.0％。

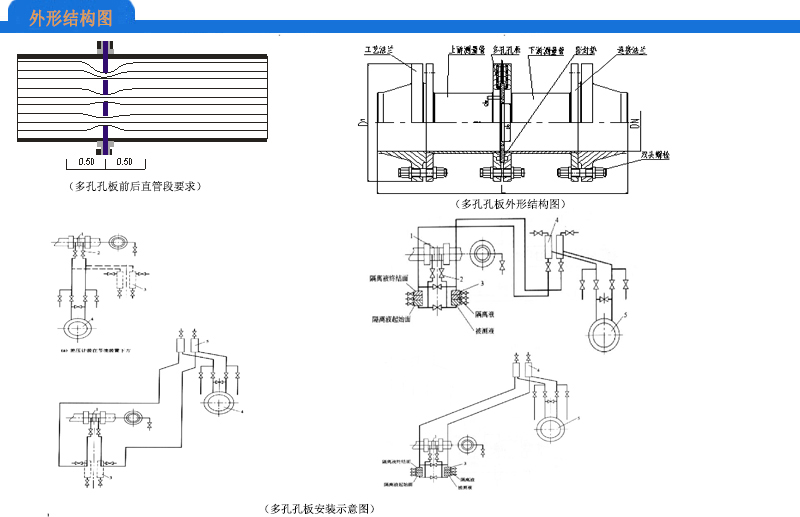

直管段要求低：多孔流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍，大大縮短了對直管段長度的要求，其前后直管段一般為前3D后1D，zui小可以小于0.5D，從而省去大量直管段，尤其是昂貴的特殊材料。
減少壓力損失：對稱的多孔設計，使流體在孔板片前后不會劇烈收縮與擴大，減少了紊流剪切力和渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了2.5倍的壓力損失，從而節省了相當大的運行能量成本，是一種節能型儀表，值得大量推廣。
耐臟污不易堵：對稱的多孔設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。
可直接替換孔板：它與孔板具有相同的使用方法和外形，因此可以直接進行替換，不需要任何配管的變化和相關儀表的更改。
流量測量范圍寬：根據試驗結果，我們了解到：多孔流量計的性能，使其流速范圍可以從zui小到音速；其zui小雷諾數可達200，zui大雷諾數大于10⁷；β值可選0.25～0.90。量程比通常為1∶20，zui大可達到1∶25。
長期穩定性好：由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性。
可測高溫高壓介質：與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材質和等級，工作溫度可達850℃，工作壓力可達42MPa。
可測復雜工況介質：由于其特殊的結構設計，使其具有特殊的性能，它可以進行氣液兩相、泥漿，甚至高含量固體顆粒的測量。多孔流量計可以測雙向流。

多孔孔板選型表：

FX-LGK	節流裝置-孔板
代碼	結構類型
D	多孔孔板
代碼	公稱通徑DN
10 … 1600	DN15 … DN1600
代碼	取壓類型
N Y	引壓管引壓一體化結構（不適合高溫介質）
代碼	測量介質
Q Z Y	氣體蒸汽液體
代碼	壓力等級
1 2 3 4 5 6 7	PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16
代碼	工作溫度
1 2 3	≤80℃ ≤250℃ ≤450℃
代碼	儀表材質
1 4 6 T	法蘭碳鋼，節流件不銹鋼全304不銹鋼全316不銹鋼其它材質訂貨時說明
代碼 F H	安裝方式法蘭式焊接式
代碼	安裝附件（可復選）
0 1 2 3	無截止閥三閥組冷凝罐
代碼	測量附件（可復選）
C L Y W	差壓變送器流量積算儀壓力傳感器（壓力補償用）溫度傳感器（溫度補償用）
注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。
