電磁流量計適用于化工助劑、海綿城市、給水排水、水利灌溉、水處理、污水處理(環保污水控制、化工污水、電鍍污水)、造紙漿液(紙漿)、泥漿、醫藥原料、食品等工農業的公司過程流量測量和控制，標配485通訊功能。

印染污水電磁流量計工作原理

印染污水電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

在印染污水電磁流量計的安裝使用中，安裝標準是重中之重，那么，我們應該如何正確的安裝印染污水電磁流量計呢？

印染污水電磁流量計的安裝方向沒有特別嚴格的要求，一般水平，垂直或者傾斜均可，不受限制。但須提醒的是，為了保證管道內是充滿被測介質，也就是“滿管”狀態，建議zui好是垂直安裝，流向自下而上，尤其是對于液固兩相的流體，須垂直安裝。若現場只允許水平安裝，則須保證兩電極在同一水平面，電極的軸線須近似于水平方向，因?yàn)樘幱诘撞康碾姌O易被沉積物覆蓋，頂部電易被液體中偶爾存在的氣泡擦過，遮住電極表面，使輸出的信號有波動。

印染污水電磁流量計安裝注意什么

印染污水電磁流量計安裝方面需要注意的事項：

　　1、印染污水流量計的上游至少要有5DN的直管段，下游至少要有至少3DN的直管段，為了方便安裝和拆卸，可在流量計出廠時加裝管道伸縮節；

　　2、印染污水流體的流動方向和流量計殼體上的箭頭標注方向一致；

　　3、管道內如有負壓，會損壞印染污水流量計的內部襯里材料，需要特別注意，防止產生負壓。例如液體溫度高于室溫，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝有負壓防止閥；

　　4、印染污水流量計應盡可能遠離泵，閥門等設備，避免其對測量的干擾；

　　5、印染污水流量計應盡可能遠離射頻，強磁場，強震動等干擾源；

　　6、若測量管道有震動，在印染污水流量計的兩邊應有固定的支座；

　　7、測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；同時測量混合相流體時，混合點與印染污水流量計之間的距離不小于要有30DN的直管段；

8、為方便今后流量計的清洗和維護，應安裝旁通管道，并保證印染污水流量計前5DN后3DN的直管段；

　　9、安裝印染污水電磁流量計時，應注意均勻擰緊兩個法蘭，否則容易壓壞襯里材料，zui好是用力矩扳手；

　　10、傳感器須單獨接地，一般情況下接地電阻應在100歐以下，對于防爆產品和防雷擊要求的安裝情況，接地電阻應小于10歐。原則上，分體式流量計的接地應在傳感器一側，轉換器接地應在同一接地點；

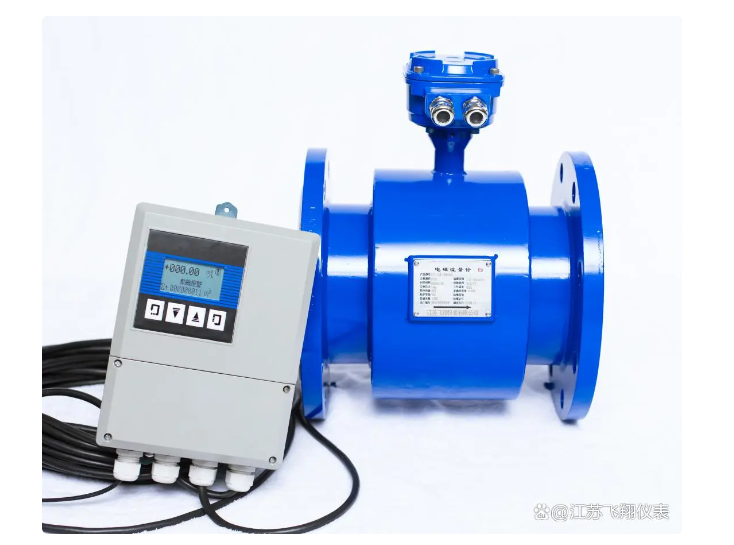

　　11、分體式印染污水電磁流量計轉換器一般安裝在傳感器附近或者配電室，需要注意的是，傳感器與轉換器連接是，為了避免干擾信號，信號電纜須單獨穿在接地保護金屬管內，不能把信號和電源電纜混穿在同一金屬管內。

印染污水電磁流量計安裝要求

印染污水電磁流量計對直管段的要求：

　　印染污水電磁流量計須水平安裝在管道上（管道傾斜在5以內），安裝時流量計軸威力巴流量計線應 與管道軸線同心，流向要一一致。

　　印染污水電磁流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。電磁流量計對配管的要求：

　　印染污水流量計安裝點的上下游配管的內徑與流量計內徑相同。電磁流量計對旁通管的要求：

　　為了保證印染污水流量計檢修時不影響介質的正常使用，在印染污水流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，印染污水流量計使用時上游所裝的截止閥須全開，避免上游部分的流體產生不穩流現象。
